「Claude Codeを無人で自律改善させる」前作との続きで、今回は環境の肥大化を自覚する仕掛けの話です。

`~/.claude/` 配下にスキルが積み重なり、launchdジョブが増え、プロジェクトが二桁を超えたとき、「全体が何層あって今何が動いているか」を即答できなくなりました。毎朝 `ls` を打つのではなく、Obsidianを開けば俯瞰できる状態を目指して、`~/.claude/scripts/env-map.sh` を書きました。

困りごと：環境が増えると全体像を忘れる

現状のスナップショットはこうです。

plugin bundleのスキル: 1,004個

自己生成スキル（auto/）: 77個

launchdジョブ（`com.shun.*.plist`）: 24本

把握しているプロジェクト: 11本

スキル・ジョブ・プロジェクトそれぞれの最終更新やgit状態がバラバラで、毎回確認しに行くコストが積み重なります。「今日のautopilotは何をした？」「あのプロジェクトのブランチは？」を1ページで答えられる場所が欲しかった。

設計：3層Mermaid + Obsidianへ出力

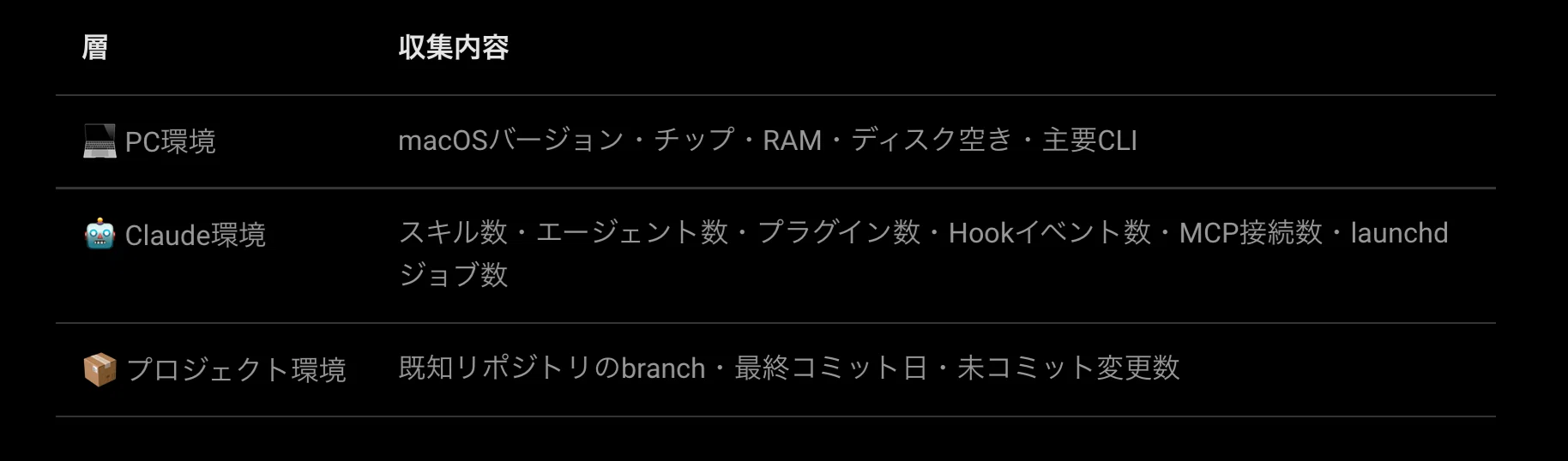

図にするのは3層です。

出力先はObsidian Vault（`~/Documents/claude-obsidian/wiki/meta/environment-map.md`）。vault-auto-ingest(4:55)が拾って自動コミットするので、バージョン管理もタダで付いてきます。

スクリプトの設計方針はコメントに書いてあります。

text

# 何が起きても生成を完走させる（個別の収集失敗は "?" で degrade）。set -e は使わない。
set -uo pipefail

`set -e` を使わないのがポイント。MCP接続確認などで部分的に失敗しても `?` を埋めて最後まで出力させます。

launchd最小PATH対策

launchdから起動するとPATHは `/usr/bin:/bin:/usr/sbin:/sbin` 程度しかない。`node`も`claude`も`jq`も見つかりません。スクリプトの先頭でPATHを明示的に組み立てます。

text

NVM_BIN="$(ls -d "$HOME"/.nvm/versions/node/*/bin 2>/dev/null | sort -V | tail -1)"
export PATH="$HOME/.local/bin:/opt/homebrew/bin:/opt/homebrew/sbin:${NVM_BIN:+$NVM_BIN:}/usr/local/bin:/usr/bin:/bin:/usr/sbin:/sbin"

nvmはnodeバージョンを上げるとパスが変わるので、`sort -V | tail -1` で最新版binを動的に解決しています。固定パスを書くと次のバージョンアップで壊れます。

launchdの最小PATHで詰まるのは「ユーザが入れたCLI全般」です。`~/.local/bin`（uv・claude等）→ Homebrew → nvm の順でフォールバックを積んでおくと、どの環境構成でも当たります。

何を図にすると俯瞰が効くか

Claude環境の収集

text

AUTO_SKILLS="$(ls "$HOME/.claude/skills/auto/" 2>/dev/null | grep -vc README)"
AGENTS="$(find "$HOME/.claude/plugins" "$HOME/.claude/agents" -path '*/agents/*.md' \
           -o -path "$HOME/.claude/agents/*.md" 2>/dev/null | wc -l | tr -d ' ')"
PLUGINS="$(jq -r '.enabledPlugins // {} | length' "$SETTINGS" 2>/dev/null || echo '?')"
HOOK_EVENTS="$(jq -r '.hooks // {} | keys | length' "$SETTINGS" 2>/dev/null || echo '?')"
LAUNCHD="$(ls "$HOME/Library/LaunchAgents/"com.shun.*.plist 2>/dev/null | wc -l | tr -d ' ')"

MCPだけは注意が必要です。`claude mcp list`はライブ接続を試みるので起動が遅く、失敗することもある。タイムアウトで押さえます。

text

MCP_OK="?"
if have claude; then
  _mcp="$(timeout 12 claude mcp list 2>/dev/null)"
  [ -n "$_mcp" ] && MCP_OK="$(printf '%s' "$_mcp" | grep -c 'Connected')"
fi

`timeout 12` で12秒経ったら諦め、`?` のままにします。生成は止めません。

プロジェクトの状態

リポジトリごとにbranch・最終コミット日・未コミット変更数を取得して、ノードの色に反映させます。

text

proj_meta() {
  local path="$1"
  PROJ_EXISTS=0; PROJ_BRANCH="-"; PROJ_LAST="-"; PROJ_DIRTY=0
  [ -d "$path" ] || return
  PROJ_EXISTS=1
  if git -C "$path" rev-parse --git-dir >/dev/null 2>&1; then
    PROJ_BRANCH="$(git -C "$path" rev-parse --abbrev-ref HEAD 2>/dev/null || echo '-')"
    PROJ_LAST="$(git -C "$path" log -1 --format=%cd --date=format:%Y-%m-%d 2>/dev/null || echo '-')"
    PROJ_DIRTY="$(git -C "$path" status --porcelain 2>/dev/null | wc -l | tr -d ' ')"
  fi
}

未コミット変更があるプロジェクトはオレンジ、ディスクに存在しないプロジェクトは赤で表示します。

text

echo '  classDef dirty fill:#3a2a00,stroke:#e8a33d,color:#fff;'
echo '  classDef gone  fill:#3a1a1a,stroke:#e06666,color:#fff;'

朝Obsidianを開いただけで「どのプロジェクトにコミット漏れがあるか」が色で分かります。

Mermaidラベルのサニタイズ

ホスト名やチップ名に `()` や `[]` が入るとMermaidのパースが壊れます。全ラベルをサニタイズ関数に通します。

text

san() { printf '%s' "$1" | tr '"[]()#|<>' '        ' | tr '\n' ' ' | sed 's/  */ /g; s/ *$//'; }

`Apple M4 Pro (14-core)` のような文字列も安全に出力されます。

生成される図のイメージ

text

graph LR
  PC["💻 PC 環境<br/>MacBook · macOS 15.x"]
  CC["🤖 Claude 環境<br/>plugins 14 · launchd 24"]
  PJ["📦 プロジェクト環境<br/>11 repos"]
  PC --> CC
  CC -->|builds / runs| PJ
  PC -.->|ローカル開発| PJ

Claude環境の内訳はこうなります（実測値）。

text

graph TD
  CC["🤖 Claude Code"]
  SK["🧩 Skills"]
  SK --> SKa["auto: 77"]
  SK --> SKp["plugin: 1004"]
  CC --> SK
  CC --> AG["🎭 Agents"]
  CC --> PL["🔌 Plugins enabled"]
  CC --> HK["🪝 Hooks"]
  CC --> MCP["🔗 MCP connected"]
  CC --> AUTO["⚡ launchd 24 jobs"]

launchd設定

text

<key>StartCalendarInterval</key>
<array>
  <dict><key>Hour</key><integer>4</integer><key>Minute</key><integer>50</integer></dict>
  <dict><key>Hour</key><integer>8</integer><key>Minute</key><integer>10</integer></dict>
</array>
<key>RunAtLoad</key><false/>

4:50に発火するのは、4:55のvault-auto-ingestより前に出力を置くためです。ingestがそのままObsidianへコミットしてくれるのでgit操作が不要。8:10は夜間スリープで4:50がスキップされた場合のキャッチアップです。冪等なので多重発火しても無害。`RunAtLoad: false` でplist読み込み時の即時発火は抑制します。

ログは1本のファイルに集約します。

text

<key>StandardOutPath</key>
<string>~/.claude/logs/env-map.launchd.log</string>
<key>StandardErrorPath</key>
<string>~/.claude/logs/env-map.launchd.log</string>

最後の行に `generated (N lines)` が出ればOKです。

text

[2026-06-20 04:50:03] environment-map.md generated (218 lines)

踏んだ落とし穴

`set -e`を入れるとMCP timeout時点で終了 → `set -uo pipefail`のみ。MCPやgit失敗は`?`や`-`で継続

NVM固定パスを書いたらNode更新で壊れた → `sort -V | tail -1`で最新版binを動的解決

Mermaidラベルに`()`が入ると図がパースエラー → `san()`関数を全ラベルに通す。チップ名で踏んだ

vault-ingestより遅れると生成物が前日分 → 4:50に先行発火、8:10にキャッチアップの二重設定

プロジェクトパス変更に気づかない → `(未検出)`赤ノードで可視化。PRIの変更時にリストも更新する

出力先ディレクトリが存在しないと失敗 → `mkdir -p "$(dirname "$OUT")"` を `mv` の直前に置く

ノードIDのカンマ結合が空白のままだとMermaidが壊れる → `sed 's/ /,/g'` で整形してから`class`に渡す

まとめ

スキル・launchd・プロジェクトが二桁を超えたらMermaid図で俯瞰する場所を1枚用意する

launchd起動時の最小PATHはスクリプト先頭で明示的に組み立てる。nvmはバージョン昇格を想定して動的解決

MCP接続確認など遅い処理は**`timeout`で囲い、失敗は`?`でdegrade**させて完走を優先する

出力先をvault-ingest前に置くとバージョン管理もコミットも自動でついてくる

プロジェクトの未コミット変更をノード色で可視化すると、朝Obsidianを開いただけでアクションが分かる

本稿と死活監視（automation-health-check）を組み合わせると、「何が動いていて・何が壊れていて・何が積み残されているか」の朝のスナップショットが1ページで揃います。
